一个让天际省地平线更符合现实的SKSE插件

地平线修复是一个开源 SKSE插件通过在原版地图远处添加额外水域，改善地平线外观，营造无限地平线的错觉。

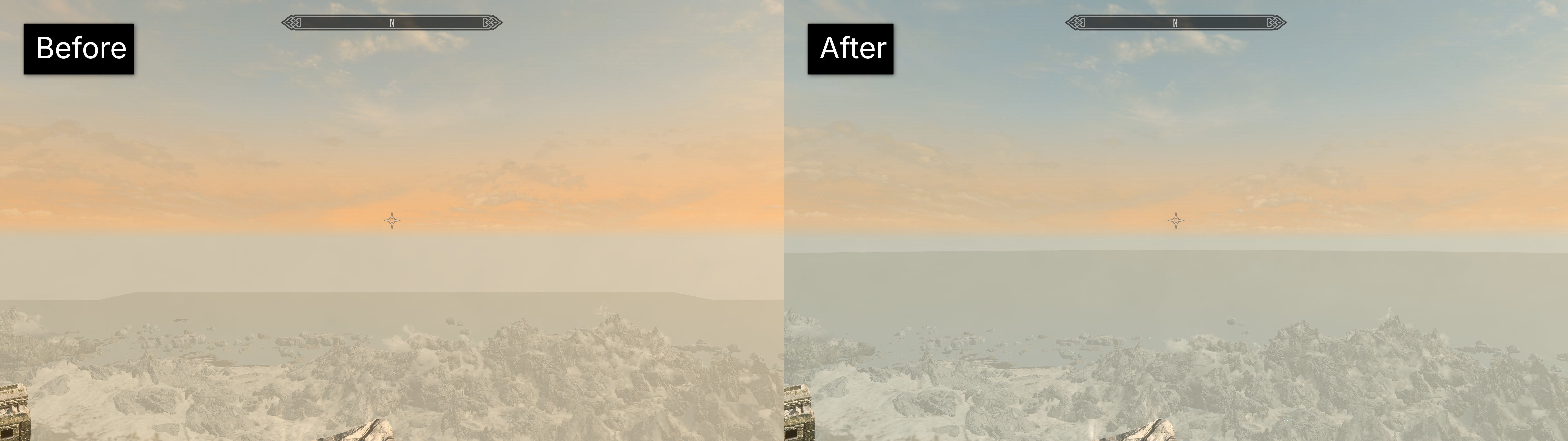

需要注意的是，在天际模组社区中流传的“地平线修复”一词通常指天空与地平线的融合。然而在现实生活中，晴朗天气下天空通常不会与地平线融合。之前的大多数“地平线修复”尝试都是将其融合，因为如果不这样做，就会像上面截图前那样看起来——嗯，不太好看。本模组不涉及任何形式的融合处理。不过，如果天气模组作者希望达到那样的视觉效果，他们完全可以自由地结合本模组继续实现融合。

地平线修复功能已完善，并已准备好进行更大范围的测试，因此此版本将作为测试版发布。如果您喜欢这个模组，请记得点赞支持，如果您有GitHub账号，我会很感激您能给我点个星标。仓库!

性能
虽然我目前尚未进行正式的基准测试，但请注意，此模组将增加数百次水面绘制调用，如果你受CPU性能限制（这在打过多模组的上古卷轴5中很常见），这会影响你的游戏性能。在我的测试中，最坏情况下水面绘制调用从约40次跳升至约600次。你可以通过降低配置中的iWaterSkirtRimQuality选项来大幅减少这一数字。每降低一档，绘制调用大约会减半，但请注意这样做会牺牲地平线处的平滑度。

兼容性

兼容与社区着色器
兼容带着 ENBSeries - 请确保您已下载ENBSeries的某个版本。 2026年7月12日或之后
天气模组到处都是兼容, 然而，你的天气模组的作者很可能是针对原版天空和地平线制作的，因此可能会出现一些视觉上的怪异之处，尤其是如果他们自带天空网格的话。此外，许多天气模组使用远处雾来隐藏地平线，而这与本模组搭配时可能看起来不对。很可能需要修改一些天气模组才能获得正确的效果。
兼容包括所有世界空间（包括模组添加的）
应该这样 完全兼容 与其他一切都能兼容，但如果发现不兼容的地方，请告诉我！

技术细节
与普遍认知相反，这并非简单地增加更多水体LOD瓦片就能实现，我们克服了诸多重大引擎挑战。对于那6位对此工作原理感兴趣的朋友，感谢你们的到来！本节将围绕该插件的几个特定方面展开。请注意，尽管本节内容相当技术性，但为简明起见，已做了适当抽象化处理。我的代码如果你想深入了解，这些内容应该有详细的注释说明，或者你也可以直接问我。

其中有些内容稍微过时了，等1.0版本发布后我会更新整个部分。

建造水之围裙
水裙效果就是你所看到的LOD水面延伸至地平线的部分，这是本模组最重要的组成部分。构建这一效果需要以下几个步骤：

模板发现 该插件会遍历TES::objLODWaterRoot下的场景图，尝试从原版地图中寻找合适的“供体”瓦片。每个BSTriShape会根据其顶点数量进行评分。顶点数最少的那个被选为供体瓦片。这样做是为了避免克隆包含额外几何体的瓦片。若出现平局，则使用世界边界最大的那个。
布局与克隆 现在，裙边将开始构建。每个瓦片都从步骤1中选择的供体瓦片克隆而来。尝试根据配置中fWaterSkirtRadius指定的半径放置这些瓦片，跳过玩家当前所在的LOD32大小的瓦片。每个候选瓦片都会被检查，看它是否完全位于计算出的圆形之外。如果是，则将其丢弃。如果它介于内部和外部之间，则将其分割为4个更小的瓦片，然后重复此步骤N次，其中N是配置中的iWaterSkirtRimQuality值。这将使裙边的轮廓变成一个平滑的近似圆形，从地图上观看时显示为一个圆形。
摆放 - 现在布局已确定且瓦片已克隆，还必须将其放置。每个瓦片的高度默认与地图的海洋（NAM4 水面高度）相同。可以使用配置选项 fWaterSkirtZOffset 对其进行偏移。布局中的所有瓦片都放置在 NiNode HSF_WaterSkirtRoot 下。如果 bWaterSkirtDrawLast 为 1，则它们随后被附加到场景图中的 TES::lodLandRoot 下，这确保它们会在游戏自身的 LOD 水面之后绘制，这对于某些 ENBSeries 效果很重要。
生命周期 裙摆会在单元格分离事件（当玩家移动或加载到新单元格时）以及游戏初始加载时重建。此外还设有路径逻辑，确保在室内时裙摆停止渲染。更新时外部瓦片仅被重新放置，而不会重新计算布局。

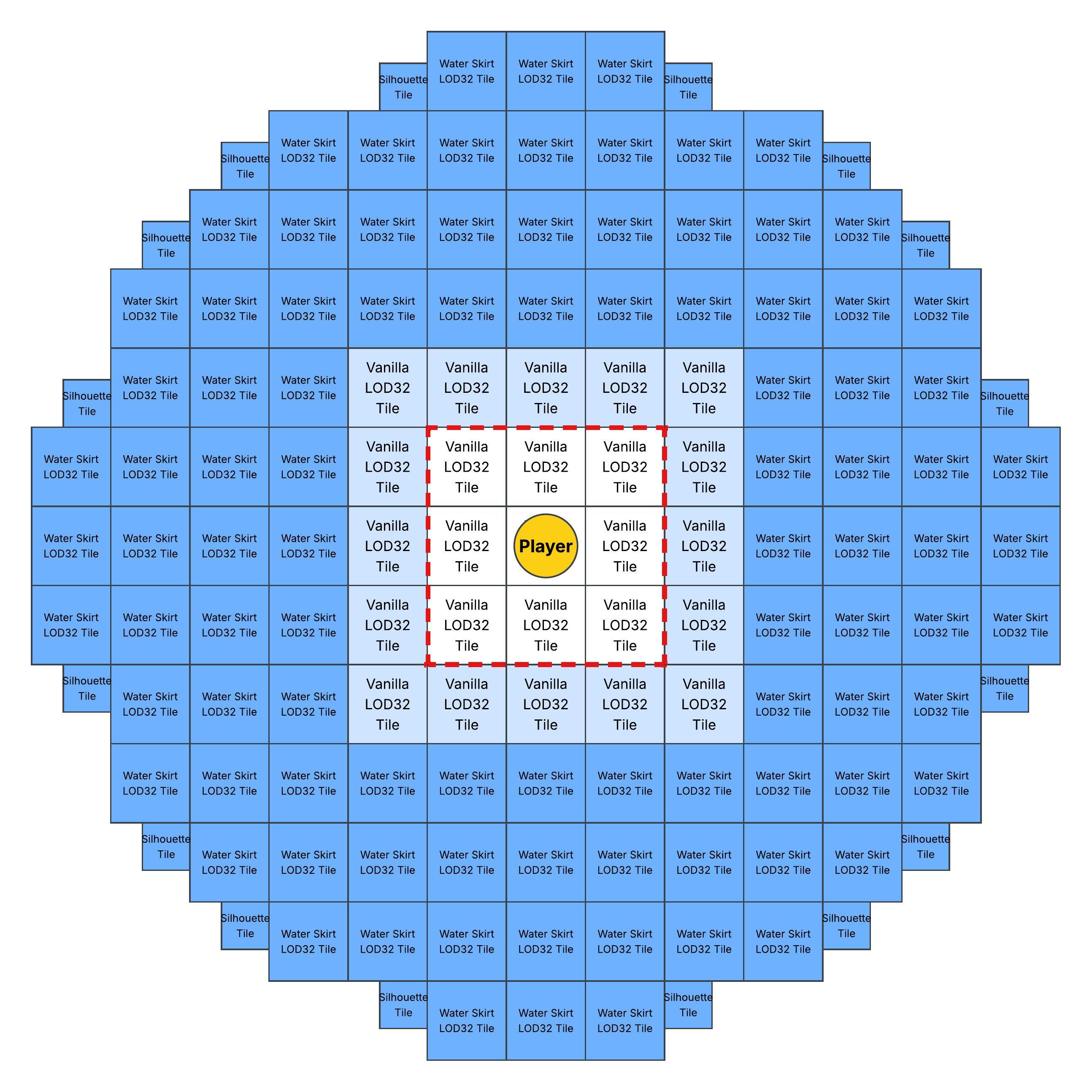

此图从俯视角度展示了上述内容，并未按比例绘制。

水体裙边剔除
由于游戏默认的远裁剪距离，那些放置的瓦片通常会被直接剔除。本插件的早期版本通过修改游戏的远裁剪距离来规避此问题。然而，这破坏了一些原版特效以及CS/ENB中的某些效果，因此需要采用不同的方案。取而代之的是，水裙中的每个瓦片将其模型绑定半径设置为1e9，这使其与所有可能的视锥体相交，同时配合kAlwaysDraw标志。这导致引擎绝不会剔除这些瓦片。但这同样是个问题，因为现在我们每帧都必须渲染所有瓦片。

为了解决这个问题，实现了一个自定义的剔除算法。通过挂钩大气层中的SkyObject::Update，每次事件触发时都会从NiCamera::world和viewFrustrum重建6个视锥体平面。此外，每个瓦片的包围球会沿着相机到瓦片的射线方向收缩，直至距离远平面一半距离处的球面上。由于角范围得以保留，四个侧面平面仍能正确剔除屏幕外的瓦片，而视野内的瓦片则得以保留。

水面裙边深度
尽管上述步骤都已执行，瓦片仍然无法渲染。这是因为光栅化器会裁剪掉z高度超出视口深度范围的片段。因此，我们还需挂钩`BSWaterShader::SetupGeometry`和`BSWaterShader::RestoreGeometry`。当这些挂钩遇到水面裙边瓦片时，会重新绑定视口，并将`maxDepth`设置为`1 - 8/2^24`。该常量相当于24位深度缓冲区中远平面下方8个量化单位，始终比1.0值更近。这样，这些瓦片就能在空旷的地平线间隙中赢得深度测试，但在存在真实几何体的地方则必定失败。正因如此，瓦片才能被绘制在真实地图上，且不会引发问题。

致谢与相关链接
感谢 alandtse 为了支持VR！
感谢 po3 以及RE社区对commonlib的贡献！
感谢社区着色器开发者们与我合作完成其中部分工作。
感谢Boris（ENBSeries作者）与我合作解决此模组与ENB的兼容性问题。
